西門子變頻器G130報警F30022故障維修案例

時間：2021-04-13    作者：津信變頻    點擊：次
一、故障現象
用戶送修一臺西門子G130變頻器到津信維修服務中心，機器型號：G130（6SL3310-1GE36-1AA3）；規格：315KW/380V，故障現象為現場偶爾報警F30022 。

二、故障原因
西門子G130變頻器F30022故障解釋為功率單元：U_ce故障，可能的原因包括：
1，光纜斷開。
2，缺少 IGBT 控制組件的電源。
3，功率單元的輸出端短路。
4，功率單元半導體損壞。
故障值（r0949, 二進制）：
位 0：相位 U 短路
位 1：相位 V 短路
位 2：相位 W 短路
位 3：反射器使能故障
位 4：U_ce 累積誤差信號中斷


三、維修過程
1、首先檢查內部整流模塊，逆變模塊，測量二極管特性正常。滿足送電條件，將變頻器送電，根據開機步驟，啟動變頻器，依舊報警F30022
2，查看歷史故障值參數r0949：4。代表的是W相有短路，進一步檢測相關線路器件；
3，觸發三相igbt均正常，排除IGBT的故障。

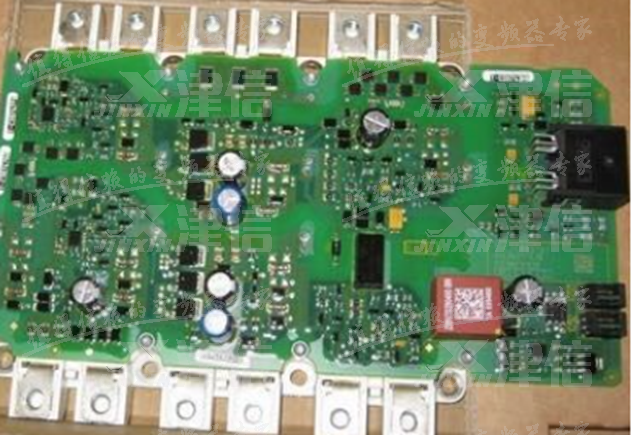

4，檢測三相驅動回路光纖電纜正常，因此判斷是W相IGBT驅動板故障。
5，更換W相IGBT驅動板進行，測試正常
6，至現場安裝使用，觀察運行，未再報警F30022，原故障修復。
